Bombas centrífugas
Desde alimentos y bebidas hasta pulpa y papel, refinación y petroquímica, y plantas municipales de agua y efluentes, las bombas centrífugas son el caballo de batalla de la industria cada vez que se requiere transferir agua u otros fluidos de proceso. Si bien la mayoría de las bombas centrífugas albergan un volumen de aceite menor que las cajas de engranajes o los sistemas hidráulicos, no son menos determinantes para el éxito de la planta. Asegurar que el lubricante permanezca limpio, seco y al nivel exacto, así como excluir la contaminación exterior, es el factor clave para la confiabilidad y disponibilidad de sus bombas.
Hable con un experto
Dado que las bombas se utilizan con mayor frecuencia para transferir agua, soluciones ácidas y compuestos químicos acuosos, el ingreso de agua a través de los sellos del eje es una de las causas primarias de contaminación. Por este motivo, la mayoría de las bombas modernas vienen equipadas de fábrica con aisladores de rodamientos tipo laberinto clasificados IP-67 en lugar de las tradicionales empaquetaduras de prensaestopas. No obstante, incluso con un aislador de rodamientos de laberinto, el agua en forma de aire húmedo aún puede migrar a través de los sellos hacia el interior de la bomba debido a los ciclos térmicos de arranque y parada, provocando una reducción drástica en la vida útil de los rodamientos.
Instalar un respirador desecante de alta eficiencia en lugar del tapón de llenado original no solo ayuda a reducir la humedad en el espacio libre (headspace) dentro de la carcasa de rodamientos de la bomba —lo que a su vez disminuye el contenido de agua disuelta y libre en el aceite—, sino que también funciona como un testigo visual de fugas en los sellos mediante el cambio de color azul a rosa de sus perlas de sílice gel.
Las bombas centrífugas pequeñas cuentan con rodamientos cuyo diámetro exterior suele ser de 100 mm (4 pulgadas) o menos. Esto significa que las bolas en los rodamientos de soporte radial y de empuje axial pueden ser tan pequeñas como 12.5 mm (½ pulgada). Dado que el nivel de aceite correcto debe situarse exactamente en la mitad del elemento rodante más bajo, el nivel de aceite debe mantenerse estrictamente dentro de una tolerancia crítica de ±1 a 2 mm (±1/8 de pulgada).
Por esta razón, muchas bombas están equipadas con aceiteras de nivel constante (CLO) para suministrar fluido de reposición. Sin embargo, incluso con una aceitera CLO, la capacidad de verificar visualmente los niveles de forma directa es una inspección de mantenimiento preventivo fundamental de frecuencia diaria o semanal.
Los costos asociados con el ingreso de agua y partículas en las bombas son multifacéticos, impactando tanto las necesidades de reparación inmediata como la eficiencia operativa a largo plazo. Una sola falla de bomba debido a este tipo de contaminación suele oscilar entre $5,000 USD para problemas menores en aplicaciones no críticas, hasta superar los $100,000 USD en casos severos que involucran paradas prolongadas de planta, penalizaciones ambientales o pérdidas masivas de producción de proceso. Las medidas preventivas de sellado, filtración adecuada y uso de respiradores desecantes mitigan por completo estos sobrecostos.

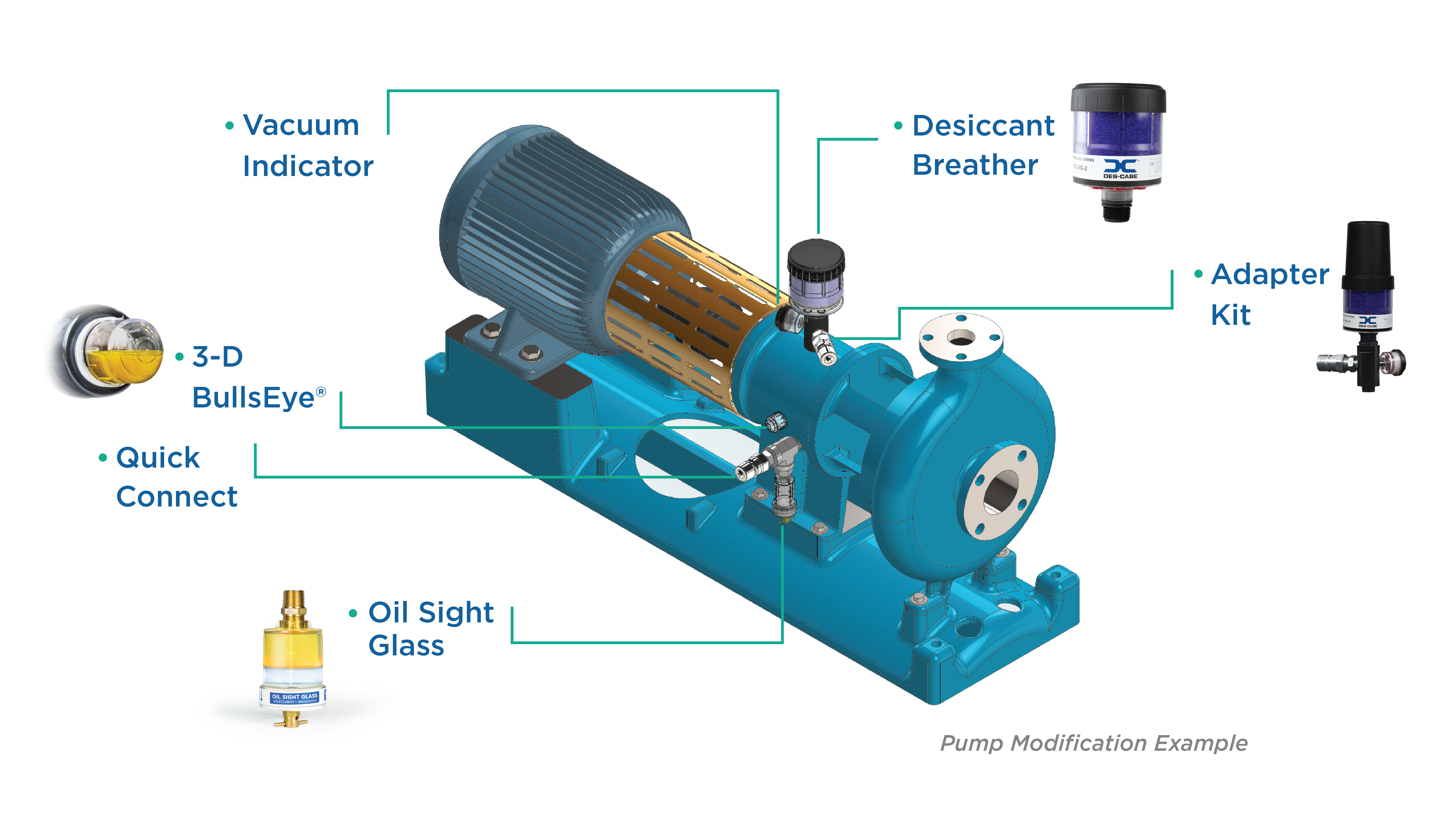

Modificaciones Esenciales de Ingeniería para Bombas Centrífugas:
Para convertir una bomba centrífuga estándar en un activo de clase mundial aislado contra contaminantes, se aplican las siguientes mejoras no invasivas:
- Respirador Desecante / Cámara de Expansión VentGuard™: Controla el ingreso de partículas finas y humedad ambiental, reduciendo la humedad en el espacio libre de la caja de cojinetes e indicando de forma anticipada fugas en los sellos mecánicos por cambio de coloración.
- Visor 3-D BullsEye® de Alta Visibilidad: Permite comprobar con precisión milimétrica el nivel de aceite 360° desde cualquier ángulo de la planta, asegurando que se mantenga en el centro de las bolas del rodamiento.
- Mirilla de Fondo (Oil Sight Glass - OSG): Instalada en el puerto de drenaje más bajo para detectar y purgar de inmediato agua libre decantada, sedimentos abrasivos (BS&W) y cambios en la coloración del lubricante.
- Conexiones Rápidas con Tapas Antipolvo: En los puertos de llenado y drenaje para cambios de aceite rápidos, rellenos en circuito cerrado y acoples directos a carros de microfiltración portátiles sin destapar el equipo.
(Image for reference only)

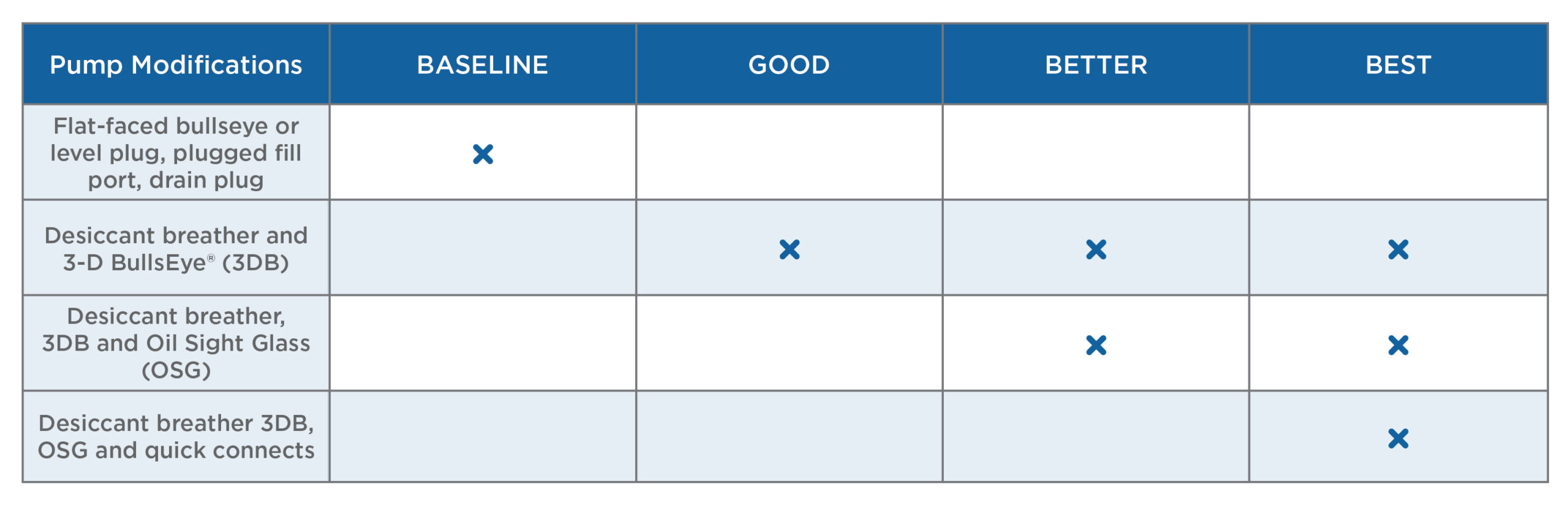

Opciones de Modificación y Sellado para Bombas Centrífugas
Las bombas constituyen con frecuencia la clase de activos más numerosa en una instalación industrial, y mantenerlas en óptimo funcionamiento es vital. En muchas plantas, el Tiempo Medio Entre Fallas (MTBF) de las bombas varía entre 5 y 8 años dependiendo de la madurez de las prácticas de lubricación. Con la implementación progresiva de estas soluciones de sellado y monitoreo visual, es posible incrementar sustancialmente el MTBF en más de un 25%, protegiendo los cojinetes contra el 40-50% de las fallas comunes provocadas por lubricante degradado.

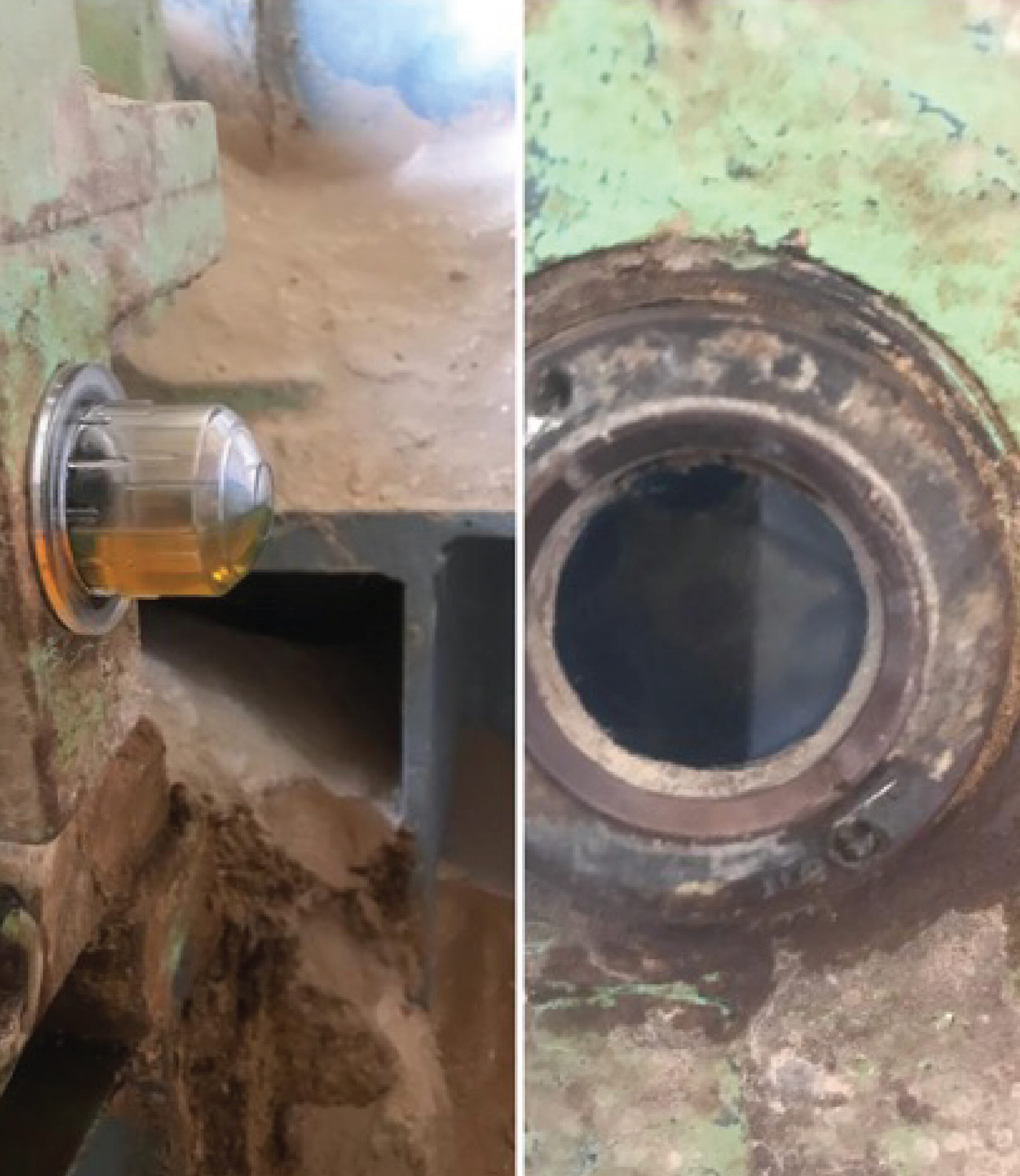

Visor 3-D BullsEye®
Cuerpo de poliamida transparente de grado aeroespacial resistente a rayos UV e impactos. Permite verificar el nivel exacto de aceite desde cualquier dirección con total claridad.

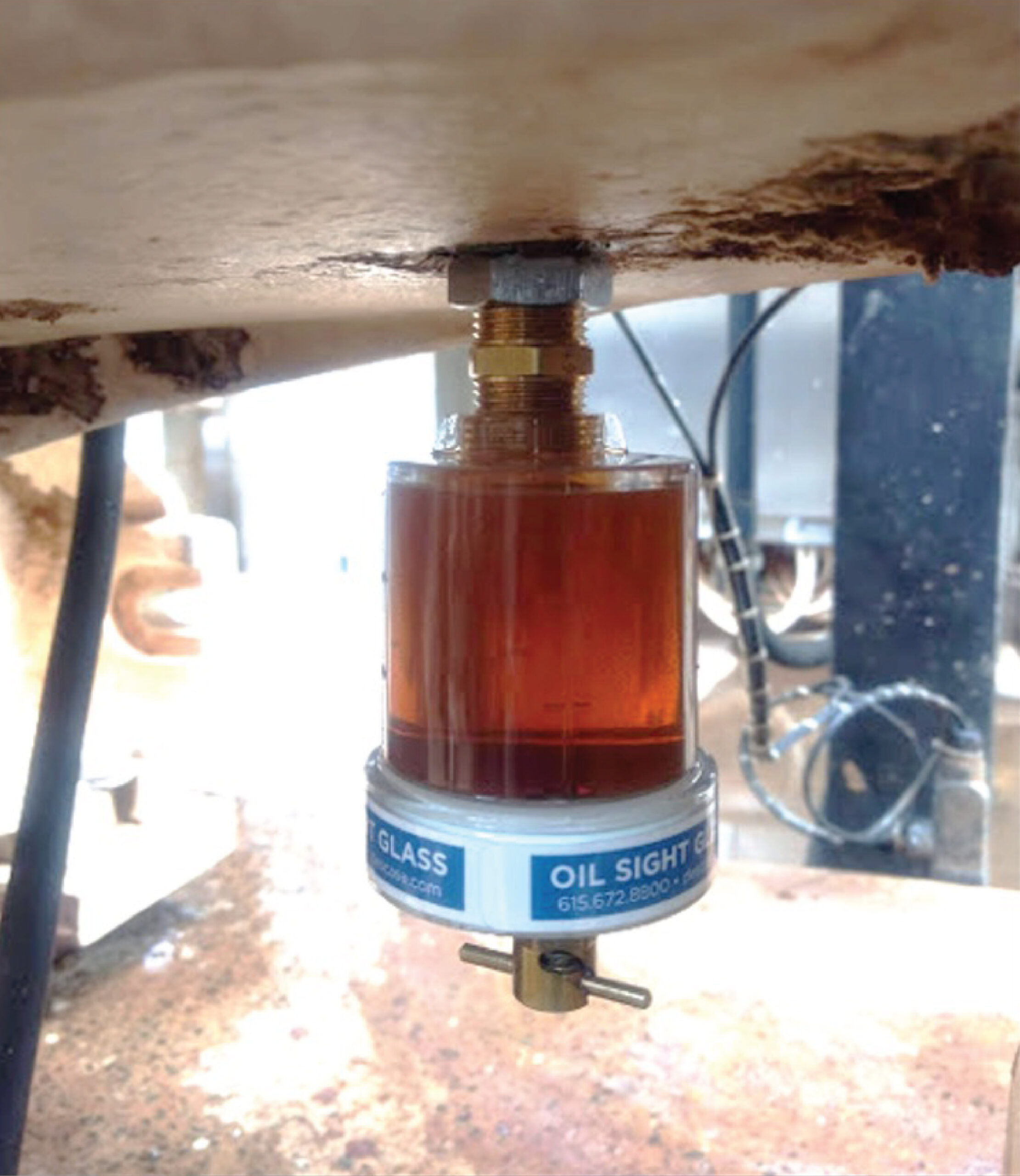

Mirilla de Fondo (OSG)
Monitoreo visual continuo de agua decantada y partículas pesadas en el fondo de la carcasa. Incluye válvula de purga asistida para extraer agua libre sin interrumpir el funcionamiento de la bomba.

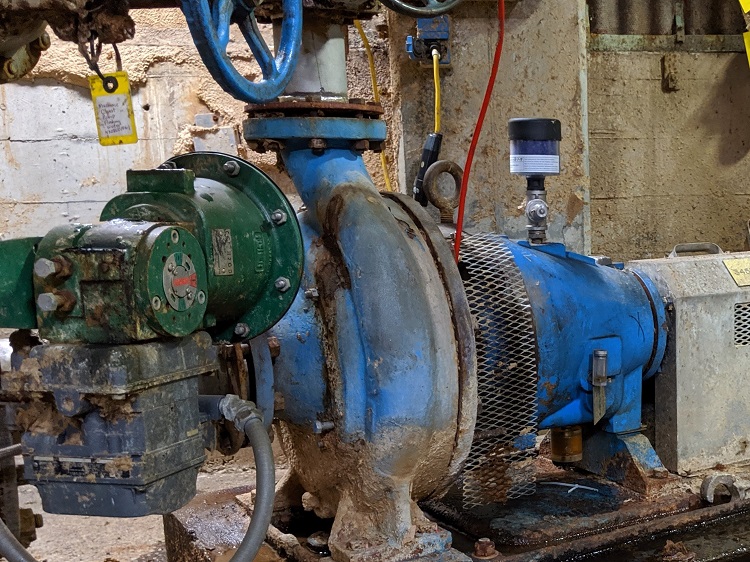

Confiabilidad en Planta
Instalación certificada en plantas de pulpa y papel, refinerías y minería, aislando la carcasa de cojinetes contra niebla ácida, lavados con agua a presión y material particulado abrasivo.
